1、振動光纖周界安防報警系統

CVC-X6000光纖周界安防系統結合干涉定位技術和光頻域掃描技術，通過布設于設防區域的光纖（纜）中的光對觸及或通過承載物（如墻壁、覆土、圍欄等）的環境應力感應、分析，將擾動信號傳遞至系統主機，經信號提取、波形分析及智能化的行為判別，判斷出不同的干擾類型，如禁行區域的闖入、翻越圍墻、解纜破壞等，實現系統預警和告警，并可以聯動視頻、聲光等設備，真正實現全方位，全時段的入侵監控。

2、光纖周界監測原理

光纖周界安防系統基于瑞利干涉定位技術和光頻域掃描技術，光波和外界振動波在光纖中傳播時相互作用而產生光散射，受其探測模塊的恒定頻移掃描。當光纖產生形變時，光的折射率隨之變化，從而使頻移發生線性變化。當探測光從光纖的一端先后注入，探測光的自身頻率差與產生形變處的振動頻移相等時，視為有效信號，成為判斷入侵行為與誤報率控制的核心依據。

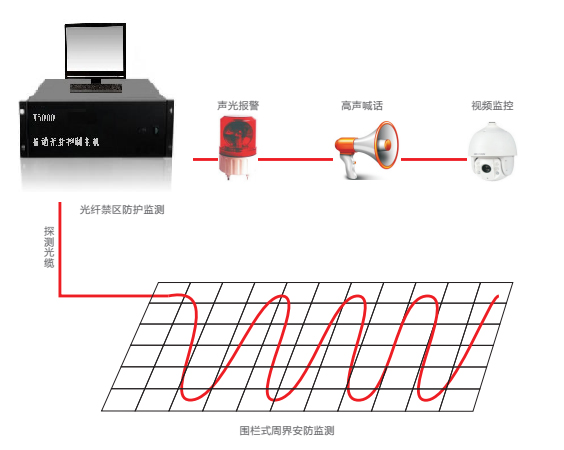

3、光纖周界安防報警系統監測侵害事件過程

（1）事件發生：由探測光纜感知翻越事件的發生；

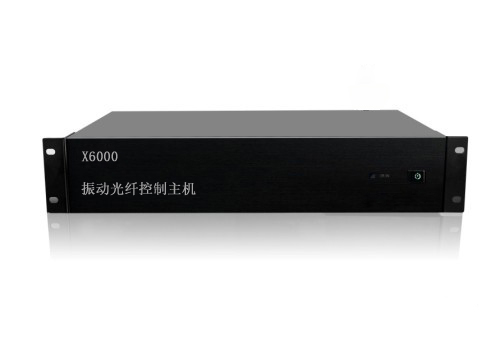

（2）信息獲取：光纖監控主機獲取分析事件詳情；

（3）信息輸送：由監控主機通過自帶網絡接口傳輸信息并報警聯動；

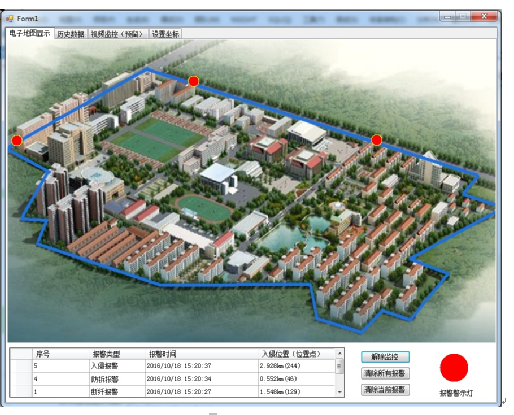

（4）聲光報警、短信發送、圖像呈現：系統發出聲光報警和地圖點位信息，視頻監控系統將事件圖像推送到顯示屏上，并把系統報警信息以短信形式發送到安防人員手機上。

4、系統技術特點及優勢

光纖周界安防監控報警系統相比于其它類似技術有著非常明顯的優越性：

測量距離遠：探測距離可達40km，并能精確定位入侵點。

連續分布式測量：可實現多點多事件同時監測，且互不影響。

靈敏度高，精度高：系統參數根據環境配置，可直接使用標準通信光纜，監測區域根據現場劃分。

豐富的模式識別：后臺模式識別，經過模式分析準確判定入侵事件。

“0”漏報，極低誤報：可在風雨、雷電等危險及惡劣環境中使用，抗誤報性強，系統經過多輪高低溫，交變濕熱的環境測試，以確認適應各種惡劣環境。

靈活性：采用定位型原理，系統空間分辨率高；并且防區可通過軟件進行任意設置，無需重新施工。

電磁絕緣性極好，不受電磁干擾，本質防雷：系統使用的感溫光纖其材質是石英，完全絕緣，不受雷擊影響；光纖中傳輸?shù)募す饷}沖的頻段遠遠高于電磁場的頻段，完全不受電磁干擾，因此即使在強電磁場環境下工作也完全不受影響。

本征安全可靠：系統使用的光纖，完全不會產生電火花，光纖中傳輸?shù)募す饷}沖平均功率很低，即使光纖斷裂，也不會產生任何危險。

施工簡單，維護方便：系統使用的鎧裝光纖，有極好的抗壓抗拉強度，施工方便簡單，在使用過程中很難出現問題，即使出現破壞，經專業人員重新熔接后便可恢復工作。

附加損耗容忍度高：系統能容忍3db的附加損耗，既在除去衰減損耗以后，出現50%的額外損耗，均能正常工作。

高度智能化，輕松實現無人值守：系統在檢測到異常時可以通過短信和互聯網將報告發送給直接負責人。開放性設計，便于數據管理及現場控制。

高可靠性，低成本：不同于視頻監控和電子圍墻等技術，布設于地面、地下或圍墻的探測光纜目標不明顯，不易被惡意破壞；且可設置雙層防護光纜，可實現入侵方向的判別，同時若有一層光纜被惡意破壞，另一層還可繼續進行安防探測，且雙層防護并不明顯提升安防成本。

振動探測原理：
當傳感振動光纖受到外力（各種振動應力）時，會引起光纖的折射率和光程的變化。此時，通過探測背向散射光波的相干特性，即可探測到光纖受到的外界振動信息。 入侵定位原理：
根據光波脈沖的返回時間，可以確定入侵信號的精確位置。定位精度由脈沖光

系統特點：
1.系統前端采用單芯單模通信光纜作為傳感器，前端無需供電。
2.系統前端采用軟件定位，因此無需將光纜剪斷熔接，不但提高了系統的穩定性還降低了施工難度。
3.系統全部采用單芯單模通信光纜，不但可以實現大范圍的周界探測，還可以降低因光纜芯數過高造成的成本浪費。
4.單套系統最大探測距離為80公里，報警準確率達到99%，定位精度±5米。


工作原理
光纖不僅能夠傳輸信號，還能夠感知外界環境的信息。當外界環境的微弱振動、壓力等傳遞到光纖時，光纖的折射率以及長度發生變化，結合光學的相干效應和時域反射儀，定位型振動光纖探測儀利用一根光纖，就可以檢測到微弱振動，并定位振動發生的位置。定位型振動光纖入侵探測系統在獲取振動信號后，利用智能識別算法辨別入侵事件，排除外部環境干擾的影響，最終對危險的入侵事件發出警報。
定位型振動光纖入侵探測系統采用光纖作為傳感器件，因此天然地具備探測距離遠、無輻射、抗電磁干擾、環境適應能力強、沿線無需供電、布設靈活等優點。

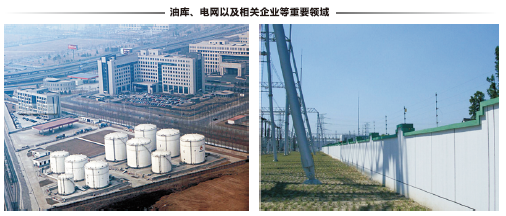

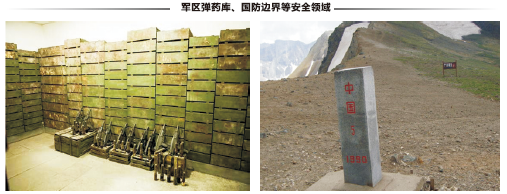

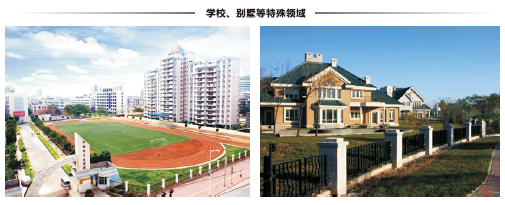

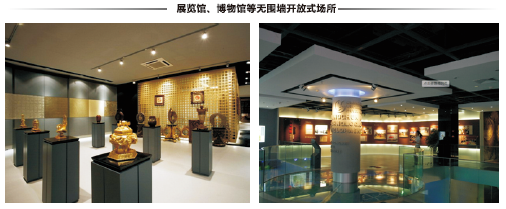

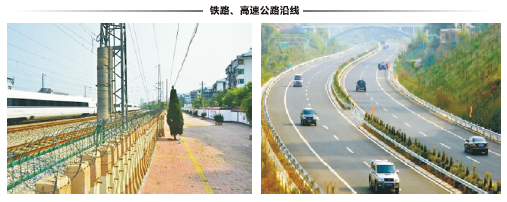

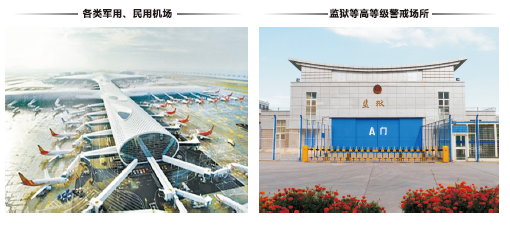

應用環境：

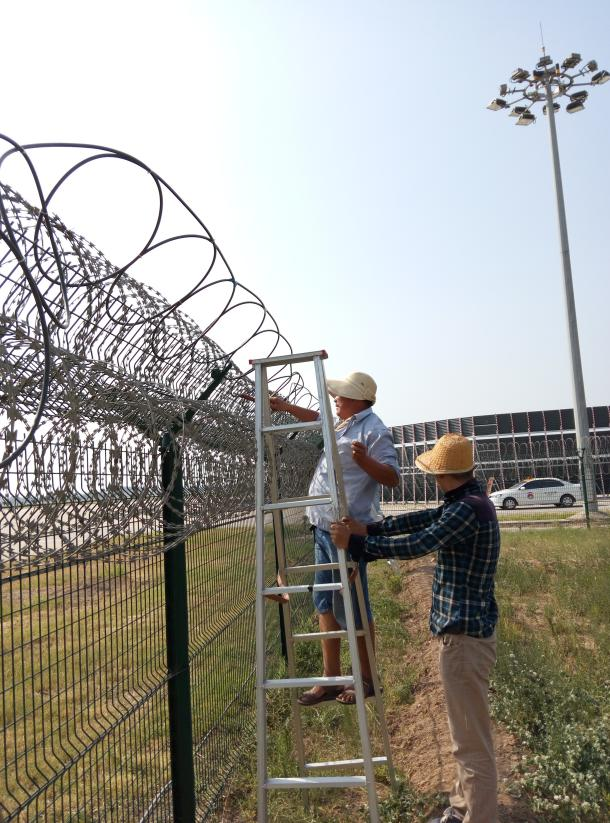

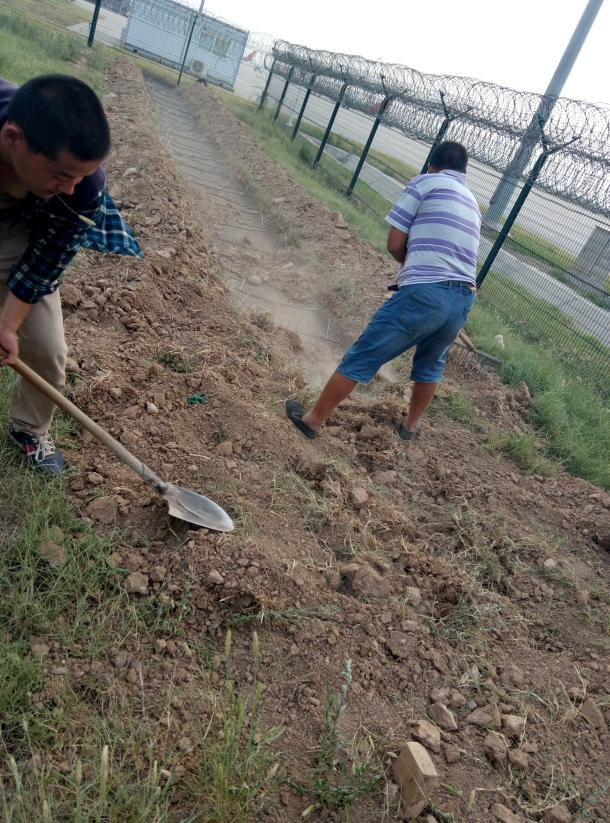

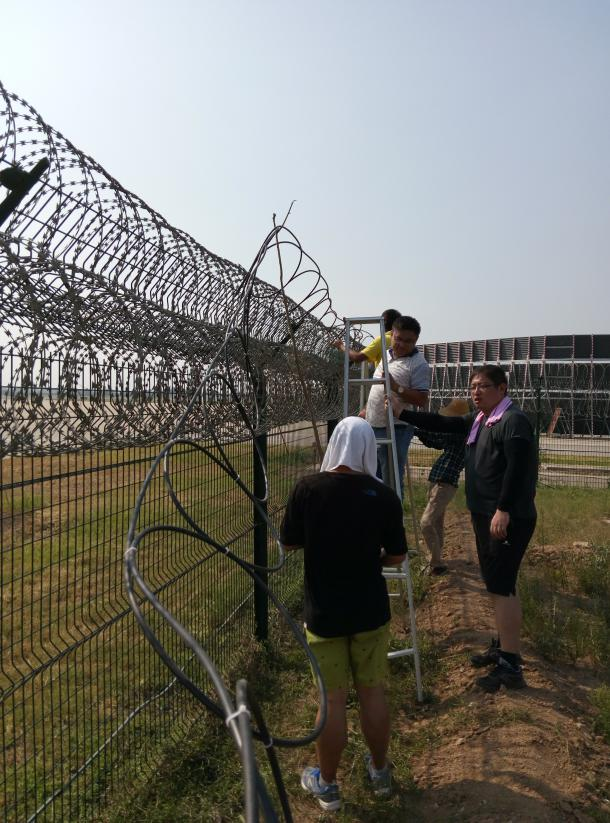

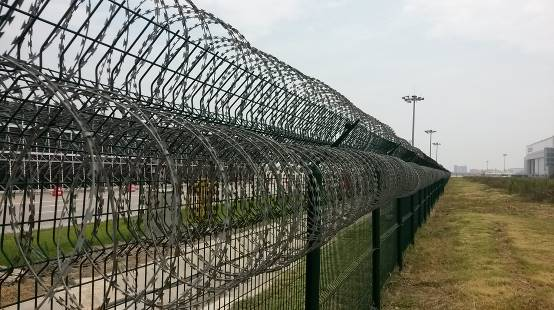

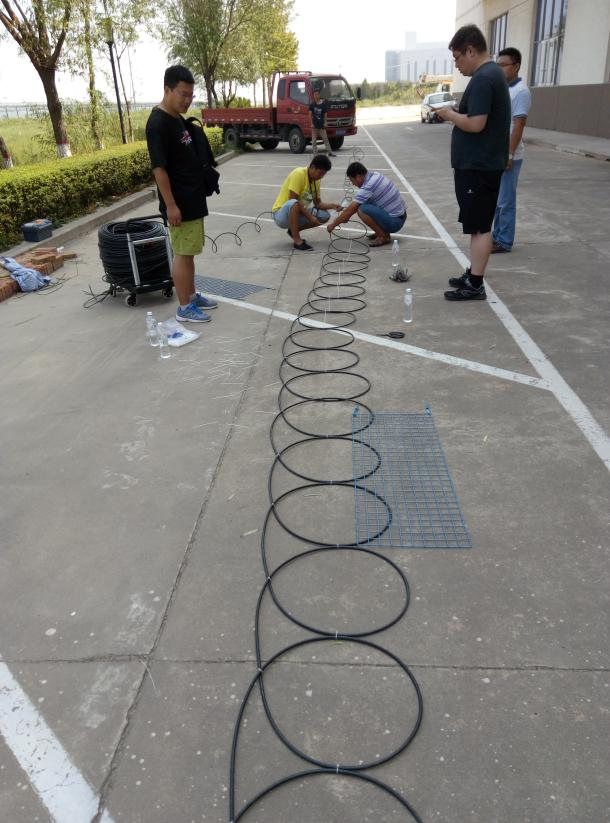

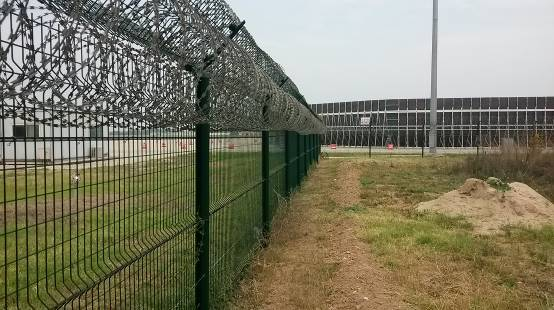

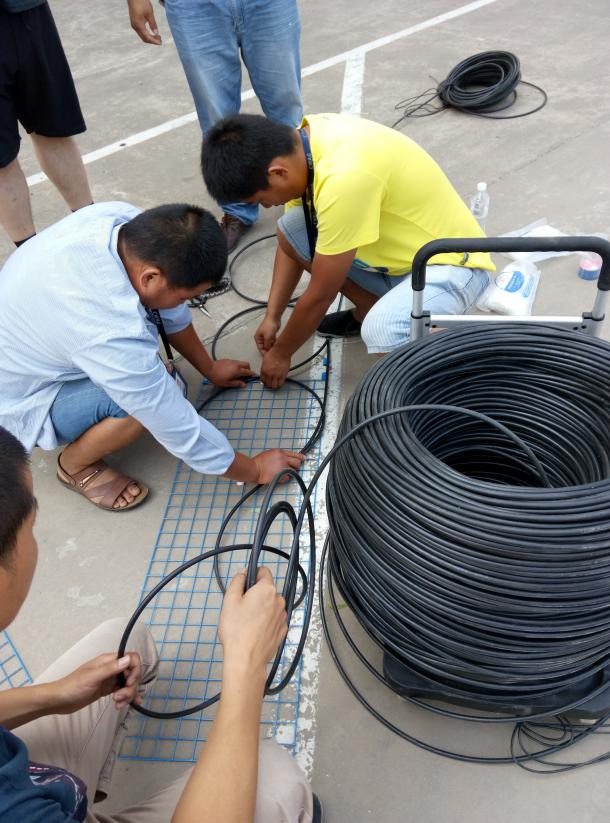

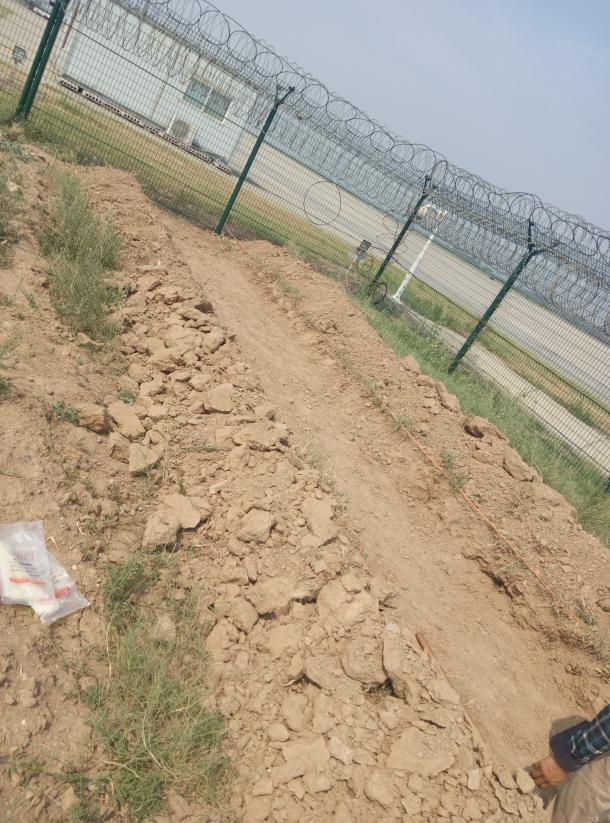

實際安裝現場：
